上海速威特种合金   张良

超级双相不锈钢是指PREN>40，含25%Cr和高Mo(>3%)，高N(0.22%~0.30%)的双相钢,目前在国内市场超级双相钢的主要牌号是2507(S32750)。2507(UNS S32750)双相不锈钢的强度及抗腐蚀能力较强，主要用于化学加工、石油化工和海底设备。它具有较强的抗氯化物腐蚀能力，较高的导热性和较低的热膨胀系数。较高的铬含量，以及钼、氮元素的加入使它具有很高的抗斑蚀、裂隙腐蚀及一般腐蚀的能力。它的冲击强度也很高,2507合金适宜用在不高于570℃的温度环境下,在这样的环境下,具有良好的韧性。

我司开发的近似牌号合金SOONV^® ALLOY-F53已成功服务于广大国内外客户。我结合我司之前国内客户的某阀门项目成功供货的经验，为大家介绍一下SOONV-353F合金的优良性能。

1材料化学成分

表1：ALLOY-F53试样实测成分



元素	C	Mn	Si	S	P	Cr	Ni	Mo	Cu	N
min						24	6	3		0.24
max	0.03	1.2	0.8	0.01	0.03	26	8	5	0.5	0.32
实测	0.02	0.77	0.56	0.001	0.028	25.22	6.24	3.17	0.28	0.28



以上实测材料的化学成分由我司使用精密台式光谱测量仪在热处理后获得，满足客户对材料的成分要求，避免了材料在热加工过程中可能出现的微量的元素变化。我司后续的一系列性能测试也是使用符合该成分要求的试样获得的。

2材料的机械性能

试棒是在热处理后从的材料的本体余料上获得，经过拉伸试验（工艺方法：ASTM A370）和冲击试验(GB/T 229)。

表2：ALLOY-F53机械性能







	抗拉强度（Mpa）	屈服强度（Mpa)	延伸率（%）	断面收率（%）
	≥800	≥550	≥15	N.A.
	831.62	635.06	43.24	75.6



表3：ALLOY-F53在-50℃环境下冲击功（J）



		1	2	3	平均
	标准	≥35J	≥35J	≥35J	≥45J
	1组	83J	94J	84J	87J
	2组	80J	82J	93J	85J



 3.材料的相比例

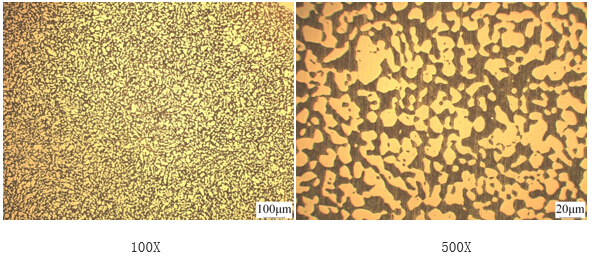

按照ASTM E562 ，试样经制备、着色后，在显微镜下观察，其结果如下：试样的基体组织为铁素体+奥氏体，测得铁素体含量在51.7%，奥氏体含量为48.3%。试样在100X和500X下观察没有晶间相和沉淀物。





4晶间腐蚀试验

按照ASTM A262方法E， 对试样腐蚀16小时，进行敏化处理675℃，保温1h，空冷。使用8mm直径压头，弯曲180°后，未见裂纹

5点腐蚀

5.1.PREN值

PREN是指耐点蚀量。其计算公式为：16N+3.3Mo+Cr。由表1可知材料的PREN值为40.16

5.2点腐蚀试验

按照ASTM G48方法A,获得下列试验结果



表4：ALLOY-F53点腐蚀



检验项目		单位	检验结果
耐麻点  腐蚀	试验温度	℃	50±0.5
	试样尺寸	mm	49.30X29.54X19.86
	试验时间	h	24
	实验前试样重量	g	232.058
	实验后试样重量	g	231.928
	试验后麻点情况		无麻点
	腐蚀率	g/cm²	0.0022



上述实验数据均为我司提供试样经权威检测机构检测给出，我司承诺其真实有效。相信大家通过上述试验数据对SOONV® ALLOY-F53有了一定的了解，希望对大家有所帮助。

我司将陆续推出SOONV® ALLOY的各种合金的实测理化性能介绍，全面的展示SOONV® ALLOY的卓越特性，欢迎大家持续关注。
